HFT系列大口径开口夹

您当前的位置 : 首 页 > 产品中心 > 气动手指

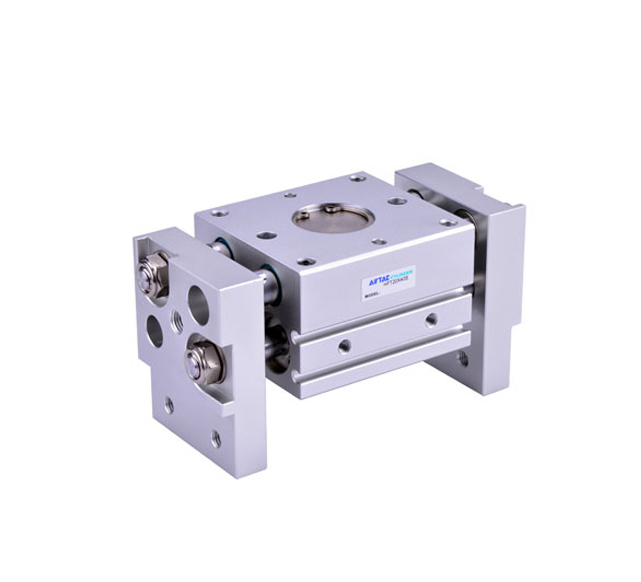

HFT系列大口径开口夹

产品属性

  • 所属分类:气动手指
  • 产品编号:1565405747
  • 浏览次数:0
  • 发布日期:2019-10-24
  • 产品概述
  • 图纸下载

产品名称:HFT系列大口径开口夹

产品特性:

1、手指行程长,适合夹持体积大的物件;
2、双活塞驱动,能增大保持力;
3、采用齿轮齿条操作,令手指能同步开闭,重复精度高;
4、所有系列均附磁石,便于控制。


产品规格:

开口夹直销


安装与使用:

      1、因突发情况而回路压力低下时,会发生夹持力减少及工件落下之可能,为避免伤害人体或损坏设备,必须加装防落下装置。

      2、不要在过大外力及冲击力作用下使用大口径开口夹

      3、安装及固定大口径开口夹时注意不可使其掉落、碰撞及损伤。

      4、在固定夹爪配件时,请不要扭转夹爪。

      5.大口径开口夹有以下几种安装方法,且紧固螺丝锁紧力矩必须在下表规定的扭矩范围以内,太大会引起运转不良,太小会造成位置偏差与掉落。

开口夹厂家

 6、夹爪配件安装方法:
安装夹爪配件时特别注意,确保活塞杆缩回状态时安装,以免划伤活塞杆导致损环密封件,从而造成漏气或误操作。

开口夹

7.确认无额外外力作用于夹爪上。
横向负荷作用于夹爪上,产生冲击性负荷作用,造成夹爪的晃动及损坏。设置间隙使大口径开口夹在行程末端不致碰撞到工件及配件。
7.1.大口径开口夹张开状态下的行程末端

开口夹末端

7.2、大口径开口夹移动行程末端

开口夹行程

8、工作插入动作时,中心线同轴,不可偏心,以免夹爪上产生额外外力,特别要求在试车时必须降低手动动作及使用压力以低速使之运转,确认安全且无撞击等。

开口夹安全

 9、请以调速阀等调整大口径开口夹的开闭速度,使之不要过快。
10、人不可进入大口径开口夹的移动路径上且不可放置物品。
11、取下大口径开口夹时,在确认未夹持工件状态下,将压缩空气排放后方可取下。


订购码:

开口夹订购


功能符号:

开口夹符号



HFT系列大口径开口夹
