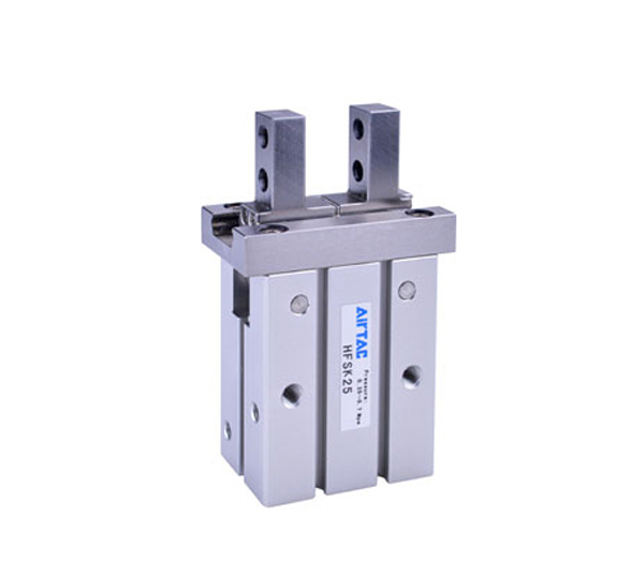

HFK系列滚柱型气动手指

您当前的位置 : 首 页 > 产品中心 > 气动手指

HFK系列滚柱型气动手指

产品属性

  • 所属分类:气动手指
  • 产品编号:1565405747
  • 浏览次数:0
  • 发布日期:2019-10-24
  • 产品概述
  • 图纸下载

产品名称:HFK系列滚柱型气动手指


产品特性:

1、多缸径、多规格可选,多种夹爪种类可选


2、采用一体化交叉滚柱线性导轨设计使气动手指具有高强度、高精度、高负载特性


3、线性导轨底部附定位插销防止导轨与本体偏离


4、带方形感应开关安装沟槽,配套感应开关型号: DS1G. CS1G无需安装附件,方便灵活


带有圆形感应开关安装沟椿,配套感应开关型号: DS1H,无需安装附件,方便灵活


三面固定安装:侧面与底面均附安装孔,方便不同条件下安装使用


5、自带固定基准准心孔:本体附带固定基准准心孔,提升固定精度,提高重复拆装定位-致性


产品规格:

气动手指夹


安装与使用:

1、因突发情况而回路压力低下时,会发生夹持力减少及工件落下之可能,为避免伤害人体或损坏设备,必须加装防落下装置。

2、不要在过大外力及冲击力作用下使用气动手指。

3.单动型在只有弹簧力夹持状况下,请与本公司商议之。

4、安装及固定气动手指时注意不可使其掉落、碰掩及损伤。

5.在固定夹爪配件时,请不要扭转夹爪。

6.气动手指有以下几种安装方法,且紧固螺丝锁紧力矩必须在下表规定的扭矩范围以内,太大会引起运转不良,太小会造成位置偏差与掉落。

气动手指厂家

7、夹爪配件安装方法:

   安装夹爪配件时特别注意,只可用开口扳手夹住夹爪,再用内六角扳丝,切不可直接夹住本体后再来锁紧螺丝,否则容易损坏部件。

气动手指厂

 8、确认无额外外力加之于夹爪上。
横向负荷作用于夹爪上,产生冲击性负荷作用,造成夹爪的晃动及损坏。设置间隙使动手指在行程末端不致碰撞到工件及配件。
8.1、气动手指张开状态下的行程未端

气动手指厂末端

8.2、气动手指移动行程末端

气动手指厂图纸

 8.3、反转动作状态:
反转动作时。夹持工件的位置必须准确.否则在反转状态时工件可能会与周边环境发生撞击而;产生撞击负荷。
9.工件插入动作时,中心线同轴,不可偏心,以免夹爪上产生额外外力。特别要求在试车时,必须降低手动动作及使用压力以低速使之运转,确认安全且无撞击等。

气动手指状态

 10.请以调速阀等调整夹爪开闭速度使之不要过快。
11、人不可进入气动手指的移动路径上且不可放置物品。
12.取下气动手指时,在确认未夹持工件状态下,将压缩空气排放后方可取下。


订购码:

气动手指厂订购

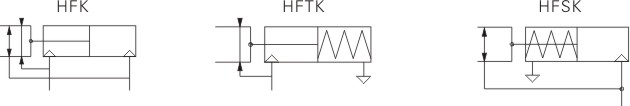

功能符号:

气动手指符号




HFK系列滚柱型气动手指
