气缸的安装方式介绍

2020-04-29

次

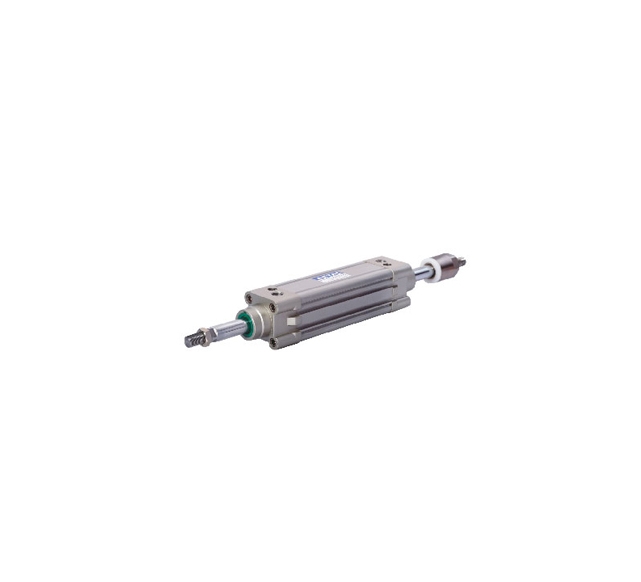

　　气缸的安装方式有很多种，按照气缸安装后缸体是否可以活动简要分为固定式和摆动式。通常来说，同一种气缸有多种安装形式，以SC标准气缸为例，有自由型、法兰型、脚架型、耳环性与中摆型。

　　1.耳环型安装方式分为单耳型与双耳型，是指在SC系列标准气缸后端盖处用螺钉把气缸端盖与耳环型安装配件固定在一起，活塞杆轴线的垂直方向带有轴销孔的气缸，负载和气缸可绕销轴摆动。快速动作时，摆动角越大，活塞杆承受的横向负载越大。

　　2.自由型安装方式，是指不使用安装附件，利用气缸缸体内的螺纹拧入机械体内固定安装;或者利用气缸缸体外部的螺纹，使用螺母把气缸固定在机械上;也可以通过端盖的螺钉孔用螺钉来固定在机械上。

　　3.脚架型安装方式，用LB表示，指用一只L型安装脚架配合前端端盖处螺孔使用螺钉进行安装固定，安装脚架上可以承受较大的倾覆力矩，可以用于负载运动方向与活塞杆轴线一致的场合。

　　4.中摆型安装方式是在气缸中间位置安装TC中摆来完成气缸的安装固定，这种安装方式的气缸可以绕中间耳轴摆动，适用于长气缸。

　　5.法兰型安装可分为前法兰型与后法兰型，前法兰型是在前端盖处使用法兰与螺钉固定气缸，后法兰型则是指在后端盖处安装法兰并使用螺钉固定，同样适用于负载运动方向与活塞杆轴线一致的场合。

　　上述内容就是关于标准气缸五种安装方式的介绍，如您对此问题还想有进一步的了解，或有其他技术咨询以及选型方面的问题，欢迎关注本网站。
